詳細說明：

一、簡介

屏蔽型雙導（ 雙芯）發熱電纜內芯由冷線熱線組成，外面由絕緣層、接地、屏蔽層和外護套組成，發熱電纜通電后，熱線發熱并在40～60℃的低溫運行，埋設在填充層內的發熱電纜，將熱能通過熱傳導(對流)的方式和發出的8-13μm的遠紅外線輻射方式傳給受熱體。

二、性能

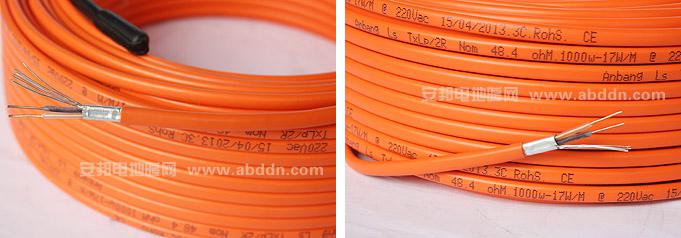

1、結構

外護套：橙色聚氯乙烯（PVC）；

接地線：鍍錫銅絲（8根直徑為0.4mm的鍍錫銅芯）；

屏蔽層：鋁箔（金屬屏蔽層有效保護，無輻射）；

內導體：合金電阻絲；

內絕緣：交聯聚乙烯（XLPE）；

接頭類型：隱式接頭；

2、尺寸：外徑：6.9mm。
3、電氣參數

供電電壓：220V（電壓可定制）；

線性功率：17W/m；
4、其他

冷線長度：2.25m；

較大表面工作溫度：65℃；

較小彎曲系數：5D。

三、系統組成及工作原理：

供電線路→變壓器→低壓配電裝置→分戶電度表→溫控器→發熱電纜→通過地板向室內輻射熱量。

a. 以電力為能源；

b. 以發熱電纜作為發熱體；

c. 發熱電纜熱傳導機理。

四、相關技術參數

1、發熱電纜的直徑：

根據國家質量監督檢驗檢疫總局和國家標準化管理委員會于2007年發布《GB/T20841—2007IEC 60800：1992額定電壓300/500V生活設施加熱和防結冰用加熱電纜》規定，發熱電纜直徑不得小于6mm，安邦發熱電纜的直徑為6.9mm，高于國家標準規定。
2、接線方式：

目前市場上生產的發熱電纜大部分都采用冷接方法（冷、熱線用機械壓接的方式處理）。在長期的運行中，發熱部分與冷引線部份的接觸點會因為接觸不良而形成較大電阻，在接頭部份產生高溫，較終將接頭燒壞。冷接頭就像家里用的電爐一樣，電爐絲是很少被燒斷的，而電爐絲與電源的接頭就經常出現問題。    而安邦雙芯發熱電纜的隱式接頭（一種小直徑金屬絲對接方法）的專利焊接方法是將發熱絲與冷引線溶為一體，解決了冷熱交替而帶來的膨脹和接觸不良，能確保發熱電纜冷引線、發熱絲平滑焊接過渡，使發熱電纜一氣呵成，不留瑕疵。能確保發熱電纜使用的可靠性、安全性、防水及抗機械外力破壞，確保發熱電纜的使用壽命。

3、發熱電纜的標識：

根據國家質量監督檢驗檢疫總局和國家標準化管理委員會于2007年發布《GB/T20841─2007/IEC60800:1992額定電壓300/500V生活設施加熱和防結冰用加熱電纜》規定發熱電纜表面標志字跡清楚，容易辨認、耐擦，標志間距為大于500mm，較為重要的是，安邦發熱電纜在冷熱接頭處，用噴碼的方式準確標識在發熱電纜上，給地暖施工與檢驗帶來極大的方便。

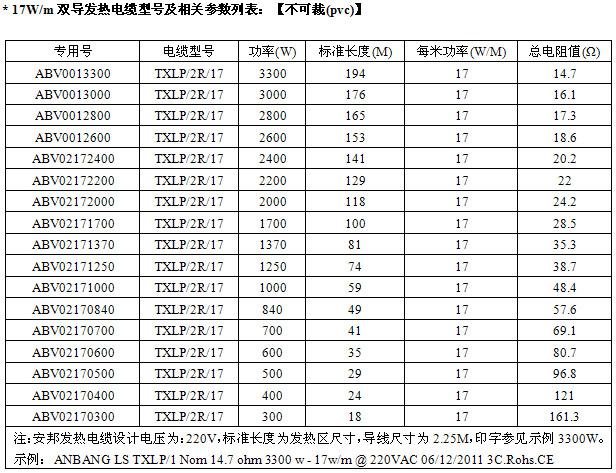

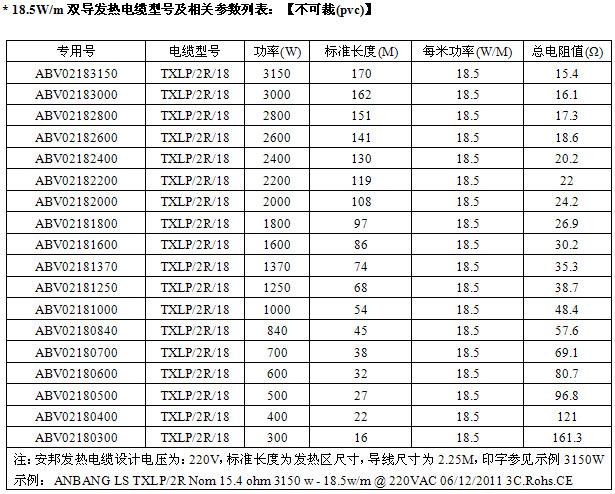

4、屏蔽型雙導發熱電纜型號規格表
